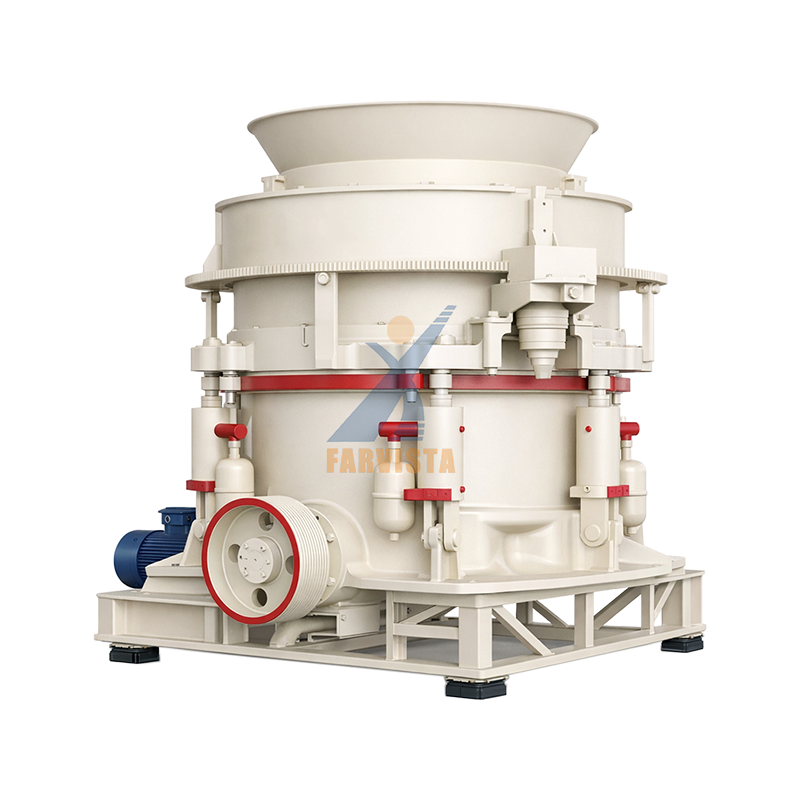

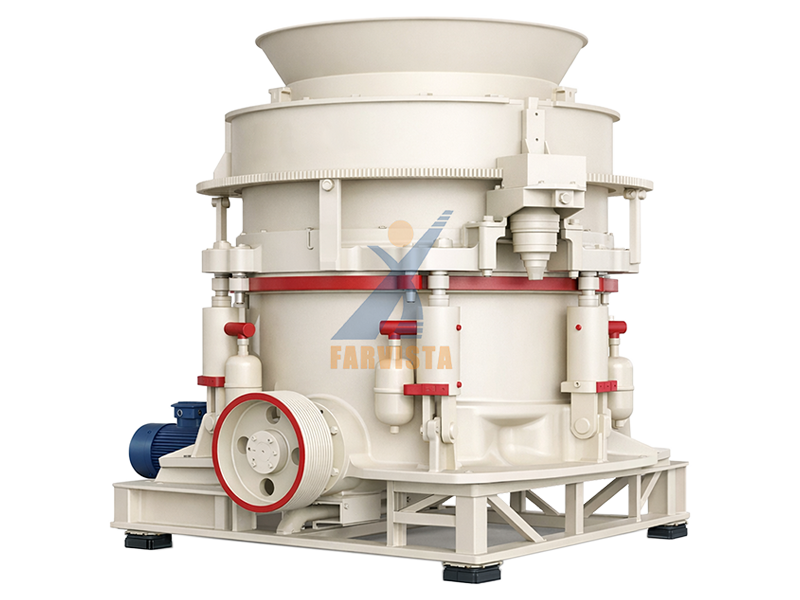

Wielocylindrowa hydrauliczna kruszarka stożkowa serii FSH
Wielocylindrowa stożkowa kruszarka hydrauliczna serii FSH została zaprojektowana do pracy w najbardziej wymagających warunkach kruszenia. Zapewnia dużą siłę kruszenia, doskonały kształt produktu, stabilną pracę i zaawansowaną ochronę hydrauliczną dla twardych i ściernych materiałów.
Wielocylindrowa hydrauliczna kruszarka stożkowa serii FSH to zaawansowane rozwiązanie kruszące opracowane specjalnie do ekstremalnie trudnych warunków pracy. Zaprojektowana do kruszenia średniego i drobnego, seria ta reprezentuje zaawansowany poziom nowoczesnej technologii kruszarek stożkowych i jest powszechnie uważana za najlepsze rozwiązanie do kruszenia twardych i wysoce ściernych materiałów.
Dzięki zastosowaniu wielu cylindrów hydraulicznych równomiernie rozmieszczonych wokół ramy głównej, seria FSH osiąga znacznie większą siłę kruszenia, doskonałą stabilność operacyjną oraz precyzyjną kontrolę wielkości produktu i kształtu cząstek. Podstawowa filozofia konstrukcyjna opiera się na kruszeniu laminowanym w połączeniu z pełną regulacją hydrauliczną i ochroną, co gwarantuje niezawodną wydajność i stałą jakość produktu nawet w ekstremalnych warunkach, takich jak bardzo wysoka twardość, wysoka ścieralność i ciągła, ciężka praca.
Łącząc w sobie inżynierię mechaniczną, systemy hydrauliczne, sterowanie elektryczne i inteligentną automatyzację, seria FSH jest idealnym wyborem dla dużych linii produkcyjnych kruszywa granitowego i bazaltowego, a także dla operacji kruszenia drobnego w kopalniach metali, gdzie wydajność, niezawodność i jakość produktu mają kluczowe znaczenie.
Główna struktura i zasada działania
Wielocylindrowa hydrauliczna kruszarka stożkowa serii FSH charakteryzuje się solidną i racjonalną konstrukcją zaprojektowaną z myślą o długotrwałej, stabilnej pracy:
Dolna rama Dolna rama stanowi główną podstawę maszyny, zapewniającą solidne podparcie dla wszystkich głównych podzespołów i gwarantującą sztywność konstrukcji przy dużych obciążeniach zgniatających.
Górna rama Mocno przymocowana do dolnej ramy, rama górna tworzy główną obudowę kruszarki i podtrzymuje komorę kruszenia oraz układy hydrauliczne.
Zespół ruchomego stożka Zespół ten, składający się z ruchomego korpusu stożkowego i wału głównego, stanowi kluczowy element dynamiczny. Napędzany przez układ mimośrodowy, wykonuje ruch obrotowy i wahadłowy niezbędny do kruszenia.
Zespół stałego stożka Stożek stały, wraz z wklęsłą wkładką i pierścieniem regulacyjnym, tworzy nieruchomą stronę komory kruszącej i współpracuje ze stożkiem ruchomym w celu uzyskania kruszenia warstwowego.
Zespół mimośrodowy Napędzana silnikiem tuleja mimośrodowa generuje ruch wahadłowy ruchomego stożka, umożliwiając ciągłą kompresję i kruszenie materiału.
Wielocylindrowy układ hydrauliczny To jest podstawowa różnica między kruszarkami stożkowymi wielocylindrowymi a jednocylindrowymi. Zazwyczaj wyposażone w 4 do 6 cylindrów hydraulicznych, równomiernie rozmieszczonych wokół ramy głównej, system łączy ramę górną z pierścieniem regulacyjnym i spełnia dwie kluczowe funkcje:
Regulacja i blokowanie otworu wylotowego Zsynchronizowany ruch wielu siłowników hydraulicznych podnosi lub opuszcza pierścień regulacyjny, precyzyjnie kontrolując położenie stożka stałego. Pozwala to na precyzyjną regulację otworu wylotowego, zapewniając jednocześnie mocną blokadę mechaniczną, która utrzymuje stabilność komory kruszenia.
Ochrona przed przeciążeniem i uderzeniami żelazem Gdy do komory przedostają się materiały nieulegające kruszeniu, ciśnienie hydrauliczne natychmiast wzrasta. Siłowniki jednocześnie uwalniają ciśnienie, umożliwiając pierścieniowi regulacyjnemu i stożkowi stałemu cofnięcie się i powiększenie otworu wylotowego w celu usunięcia obcego materiału. Następnie system automatycznie powraca do pierwotnej pozycji.
Układ smarowania i sterowania elektrycznego Zaawansowany układ wymuszonego smarowania i inteligentny układ sterowania elektrycznego gwarantują optymalną pracę wszystkich podzespołów, co wydłuża żywotność urządzenia i poprawia jego ogólną niezawodność.
Aplikacje
Wielocylindrowa hydrauliczna kruszarka stożkowa serii FSH została zaprojektowana specjalnie do najbardziej wymagających zastosowań kruszenia:
Produkcja kruszywa ultratwardego Idealnie nadaje się do drobnego kruszenia i kształtowania granitu, bazaltu i kamienia rzecznego, produkując wysokiej jakości kruszywa wymagane w najlepszych zakładach produkujących beton i asfalt, takie jak kruszywa o uziarnieniu 0–5 mm, 5–10 mm i 10–20 mm o doskonałym kształcie cząstek.
Przemysł wydobywczy metali Seria FSH, używana do drobnego kruszenia po etapach kruszenia wtórnego, zapewnia drobniejsze i bardziej równomierne podawanie materiału do układów mielenia. To wspiera koncepcję „więcej kruszenia, mniej mielenia”, znacząco zmniejszając ogólne zużycie energii w zakładach przeróbki minerałów.
Duże projekty hydroenergetyczne i zakłady produkujące wysokiej jakości beton Seria FSH, będąca podstawową jednostką kruszącą drobnego materiału, gwarantuje, że kształt i uziarnienie kruszywa spełniają najbardziej rygorystyczne standardy branżowe wymagane w przypadku dużych projektów infrastrukturalnych.
Materiały stosowane Materiały niezwykle twarde i wysoce ścierne, co czyni je wydajnym rozwiązaniem w trudnych warunkach kruszenia.
Wydajność i zalety
Duża siła kruszenia i duża pojemność Wielocylindrowa konstrukcja zapewnia większą siłę blokowania mechanicznego i siłę kruszenia, co pozwala na wydajną obróbkę wyjątkowo twardych materiałów przy dużej wydajności i doskonałej przepustowości.
Doskonały kształt produktu Silne, laminowane efekty kruszenia i stabilna konstrukcja komory zapewniają równomierne i wystarczające kruszenie. Produkowane kruszywa mają kształt sześcienny i bardzo niską zawartość igieł i płatków, spełniając wysokie wymagania jakościowe.
Stabilna praca i wysoka niezawodność Równomierne rozmieszczenie cylindrów hydraulicznych zapewnia zrównoważone siły, płynniejszą pracę, mniejsze wibracje i hałas oraz dłuższą ogólną żywotność.
Wyjątkowa ochrona przed przeciążeniem Zsynchronizowana reakcja wielu cylindrów hydraulicznych gwarantuje szybkie i niezawodne rozładowywanie zanieczyszczeń metalowych, minimalizując oddziaływanie na kluczowe podzespoły, takie jak wał główny i rama.
Wysoki poziom automatyzacji Wyposażona w zaawansowany automatyczny system sterowania seria FSH obsługuje stałą kontrolę komory, automatyczną regulację podawania, diagnostykę usterek i funkcje alarmowe, umożliwiając inteligentną i bezobsługową pracę.
