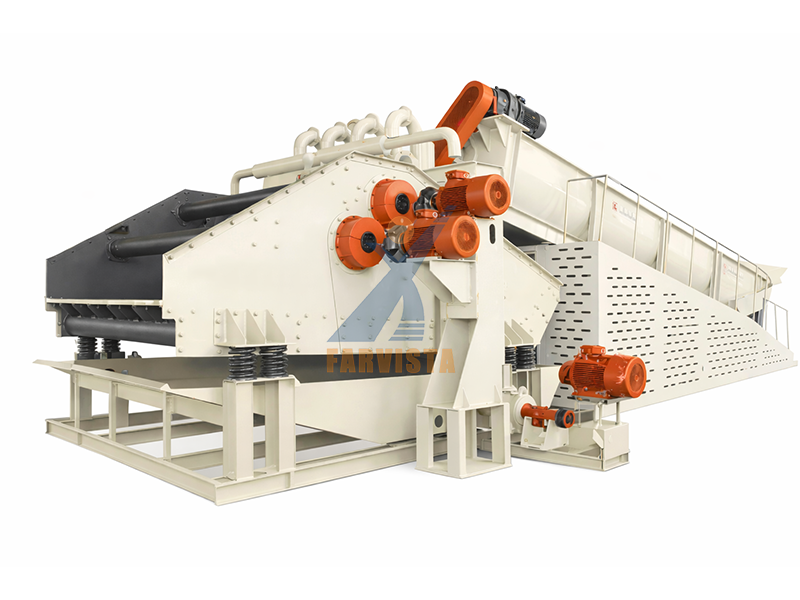

Spiralne płuczki do piasku serii LXYT ze zintegrowanym systemem odzyskiwania drobnego piasku

TenZintegrowana maszyna do płukania piasku spiralnego i odzyskiwania drobnego piasku serii LXYTStanowi kompleksowe rozwiązanie do dogłębnego oczyszczania, precyzyjnej klasyfikacji i wysokowydajnego odzysku drobnego piasku w nowoczesnych zakładach przeróbki kruszyw i minerałów. Dzięki płynnej integracji wysokowydajnej spiralnej płuczki piasku z zaawansowanym systemem odzysku i odwadniania drobnego piasku, seria LXYT pokonuje ograniczenia tradycyjnych urządzeń do płukania piasku i wyznacza nowy standard wydajności płukania piasku, odzysku materiału i efektywności środowiskowej.

Ten sprzęt został specjalnie zaprojektowanymateriały o wysokiej zawartości gliny, wysokiej lepkości i złożonym składziektóre są trudne do oczyszczenia konwencjonalnymi metodami. Tradycyjne spiralne płuczki piasku są w stanie wytwarzać stosunkowo czysty, gruboziarnisty piasek, ale często borykają się ze znaczną utratą drobnego piasku, wysokim zużyciem wody i niestabilną frakcją produktu. Seria LXYT rozwiązuje te problemy dzięki innowacyjnemu rozwiązaniu.proces obiegu zamkniętego obejmujący intensywne mycie, separację odśrodkową i odwadnianie wysokoczęstotliwościowe, zapewniając wyjątkową czystość przy jednoczesnym maksymalizowaniu odzysku cennych drobnych cząstek.

Seria LXYT działa w oparciu o ciągły i skoordynowany przepływ pracy opisany w następujący sposób:

Intensywne czyszczenie → Separacja odśrodkowa → Odwadnianie wysokoczęstotliwościowe → Precyzyjna rekombinacja piasku

Proces ten zapewnia całkowite oczyszczenie, skuteczne odzyskanie i dokładne wymieszanie frakcji piasku grubego i drobnego w celu uzyskania idealnego rozkładu wielkości cząstek w produkcie końcowym.

Przednia część serii LXYT zbudowana jest wokółprzechylona spiralna jednostka do mycia piasku, zaprojektowany do długotrwałego namaczania i intensywnego szorowania mechanicznego.

Koryto do mycia w kształcie litery U
Zapewnia odpowiedni czas retencji wody i stabilność przepływu, umożliwiając całkowite rozluźnienie i rozproszenie gliny, mułu i zanieczyszczeń.

Wał spiralny i ostrza odporne na zużycie
Wykonana z materiałów o wysokiej wytrzymałości i odporności na ścieranie spirala stale miesza i podnosi piasek, zapewniając dokładne czyszczenie poprzez tarcie, a jednocześnie długą żywotność.

Układ napędowy
Solidny silnik i reduktor zapewniają stabilny moment obrotowy, gwarantując niezawodną pracę przy dużym obciążeniu i wysokim stężeniu szlamu.

Odwadnianie grubego piasku
Oczyszczony gruby piasek jest podnoszony do górnego końca spirali i odprowadzany po wstępnym odwodnieniu, tworząc główny strumień produktu.

Pole przepełnienia (interfejs krytyczny)
Znajdujący się na końcu koryta płuczącego pojemnik przelewowy zbiera zanieczyszczoną wodę zawierającą dużą ilość drobnego piasku i kieruje ją do znajdującego się dalej systemu odzysku.

Sekcja tylna stanowi serce systemu odzyskiwania serii LXYT, umożliwiając efektywne odzyskiwanie drobnego piasku, który wcześniej był tracony w tradycyjnych systemach.

Pompa szlamowa
Podnosi ciśnienie i transportuje drobnoziarnistą zawiesinę piasku ze skrzynki przelewowej do grupy hydrocyklonów, zapewniając stabilny przepływ i minimalną utratę energii.

Grupa hydrocyklonów
Pełni funkcję podstawowej jednostki klasyfikacyjnej. Wykorzystując silną siłę odśrodkową, szybko oddziela drobne cząstki piasku (zwykle o średnicy 0,075–0,6 mm) od wody i ultradrobnego mułu.

Wysokoczęstotliwościowe liniowe sito odwadniające
Odbiera odciek z hydrocyklonów. Poprzez wibracje o wysokiej częstotliwości przeprowadza końcowe odwodnienie i wtórne odmulanie, wytwarzając luźny, drobnoziarnisty piasek o niskiej wilgotności.

System mieszania i powrotu drobnego piasku
Odzyskany drobny piasek jest precyzyjnie transportowany za pomocą rynny lub małego przenośnika taśmowego i równomiernie mieszany z grubym piaskiem odprowadzanym z płuczki spiralnej, tworząc gotowy produkt piaskowy o zoptymalizowanej ziarnistości.

Zbiornik na wodę obiegową i system uzupełniania czystej wody
Woda przelewowa z hydrocyklonu wpływa do zbiornika osadowego, w którym oczyszczona woda jest ponownie wykorzystywana w systemie. Dzięki temu uzyskuje się zamknięty obieg wody i zmniejsza się zużycie świeżej wody.

Seria LXYT jest szeroko stosowana w projektach wymagających wysokiej jakości i wartości, obejmujących:

Linie produkcyjne piasku najwyższej jakości
Doskonale nadaje się do produkcji wysokiej jakości piasku do betonu o wysokiej wytrzymałości klasy C50 i wyższej, betonu UHPC (Ultra-High Performance Concrete) oraz specjalistycznych zapraw suchych o rygorystycznych wymaganiach dotyczących uziarnienia, zawartości błota i wilgotności.

Wytwórnie betonu (obróbka piasku na miejscu)
Pełni funkcję krytycznej jednostki kontroli jakości, stabilizując jakość dostarczanego piasku i zapewniając spójne właściwości betonu.

Oczyszczanie i wzbogacanie naturalnego piasku gliniastego
Skutecznie oczyszcza zwietrzały piasek, piasek górski i piasek odpadowy, przekształcając surowce niskiej jakości w kwalifikowany lub wysokiej jakości piasek budowlany.

Płukanie i utylizacja odpadów mineralnych o wysokiej wartości
Nadaje się do czyszczenia i oczyszczania piasku kwarcowego, skalenia, kaolinu oraz do odzyskiwania cennych drobnych cząstek z odpadów.

Seria LXYT jest szczególnie odpowiednia dlaMateriały piaskowe i kruszywa o uziarnieniu 0–10 mmz:

Wysoka zawartość gliny

Duża lepkość

Cechy trudne do czyszczenia

To sprawdzone rozwiązanie do obróbki materiałów „brudnych, lepkich i drobnych” w wymagających warunkach pracy.

Zintegrowana konstrukcja do mycia i odzyskiwania z minimalną utratą drobnego piasku

Wyjątkowa czystość piasku i zoptymalizowane uziarnienie cząstek

Piasek o niskiej wilgotności, łatwy do przechowywania i transportu

Zmniejszone zużycie wody dzięki obiegowi zamkniętemu

Stabilna praca i długa żywotność w trudnych warunkach
