Średni podwójny łańcuchowy skrobak to krytyczny system do obsługi materiałów szeroko stosowany w operacjach wydobycia węgla, wyróżniający się wyjątkową nośnością, zdolnością adaptacji operacyjnej i stabilną pracą. Poniżej znajduje się kompleksowy przegląd techniczny jego konstrukcji i funkcjonalności:

1. Definicja i przegląd funkcjonalny

Definicja:
Średniej wielkości zgarniacz dwułańcuchowy do kopalni węgla to specjalistyczny system przenośników łańcuchowych zaprojektowany z centralnie umieszczoną konfiguracją dwułańcuchową. Jest przeznaczony do ciągłego transportu materiałów masowych w podziemnych środowiskach górniczych i analogicznych warunkach przemysłowych.

Funkcje podstawowe:

• Ciągły transport materiałów: Wykorzystuje posuwisto-zwrotny mechanizm dwułańcuchowy do transportu materiałów masowych (np. węgla, skały płonnej) na określone odległości, zapewniając nieprzerwany przepływ operacyjny.

• Wysoka nośność: architektura dwułańcuchowa zwiększa integralność strukturalną, umożliwiając wydajną obsługę ładunków o dużej gęstości i objętości.

• Adaptacja do warunków środowiskowych: Zoptymalizowane pod kątem montażu w złożonych warunkach podziemnych, w tym w pochyłych chodnikach, zakrzywionych drogach i zróżnicowanych warstwach geotechnicznych.

•

2. Elementy konstrukcyjne

System składa się z następujących modułów podstawowych:

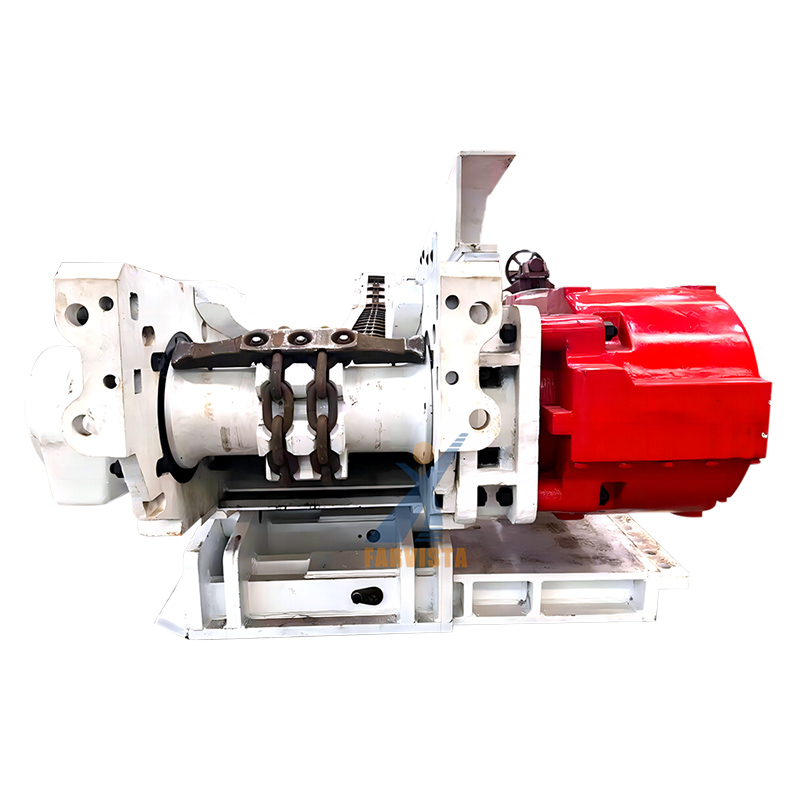

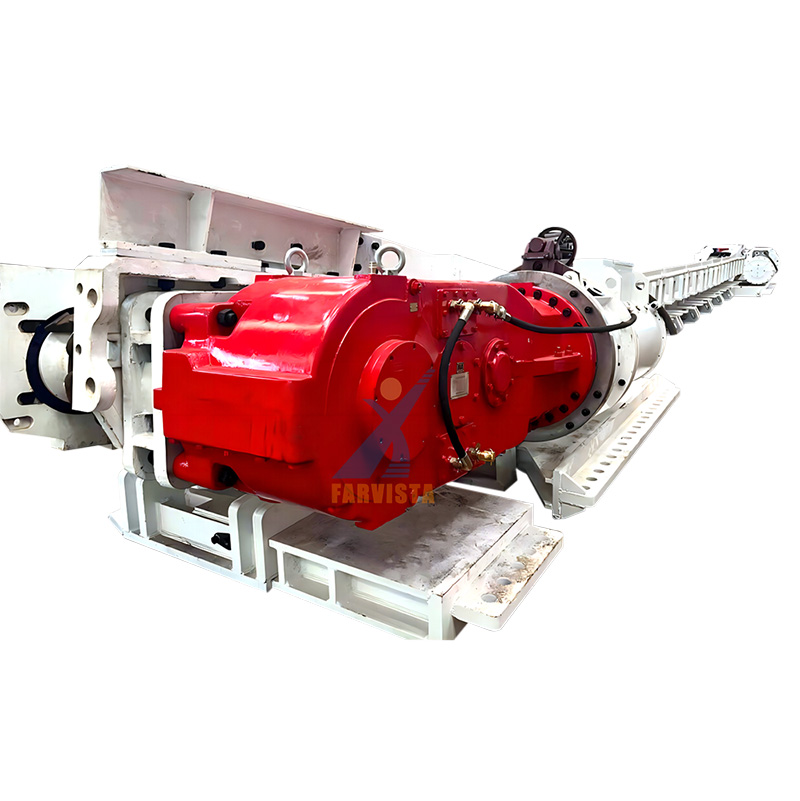

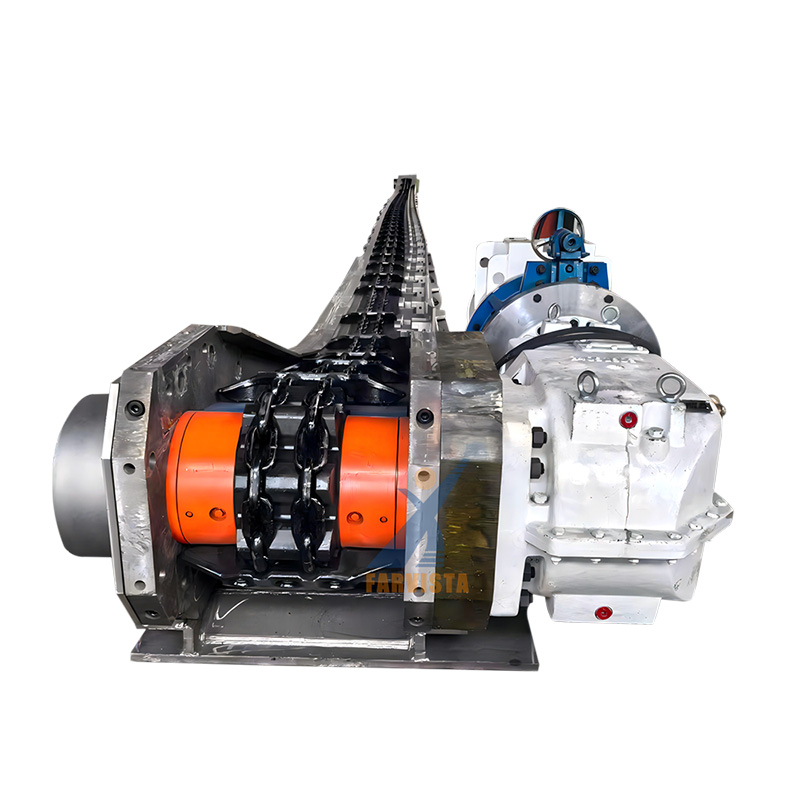

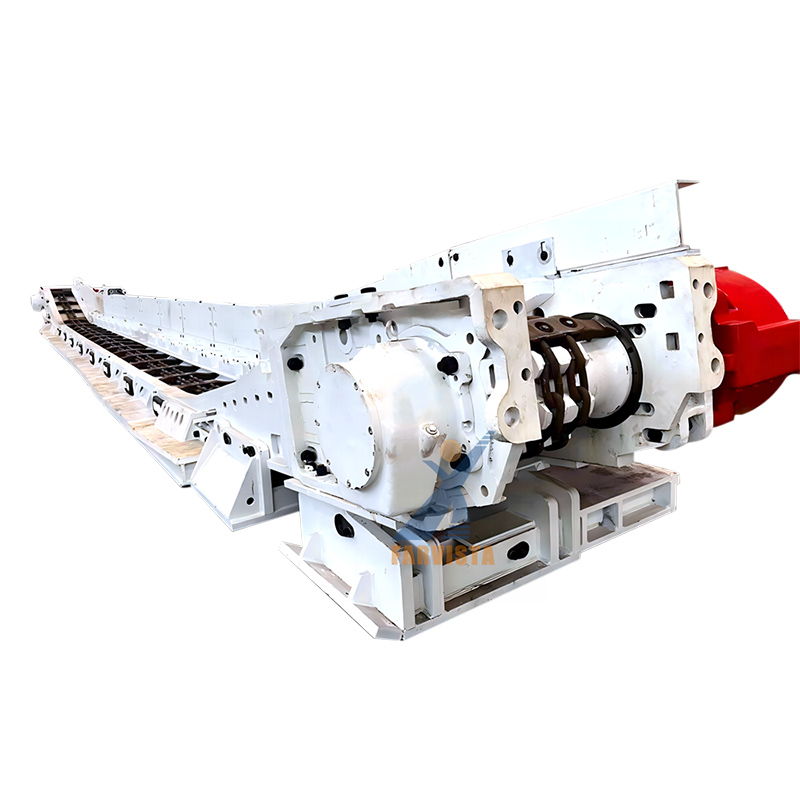

• Jednostka napędowa: Integruje silnik elektryczny, przekładnię redukcyjną i zespół przekładni w celu generowania i regulowania mocy mechanicznej dla napędu łańcuchowego.

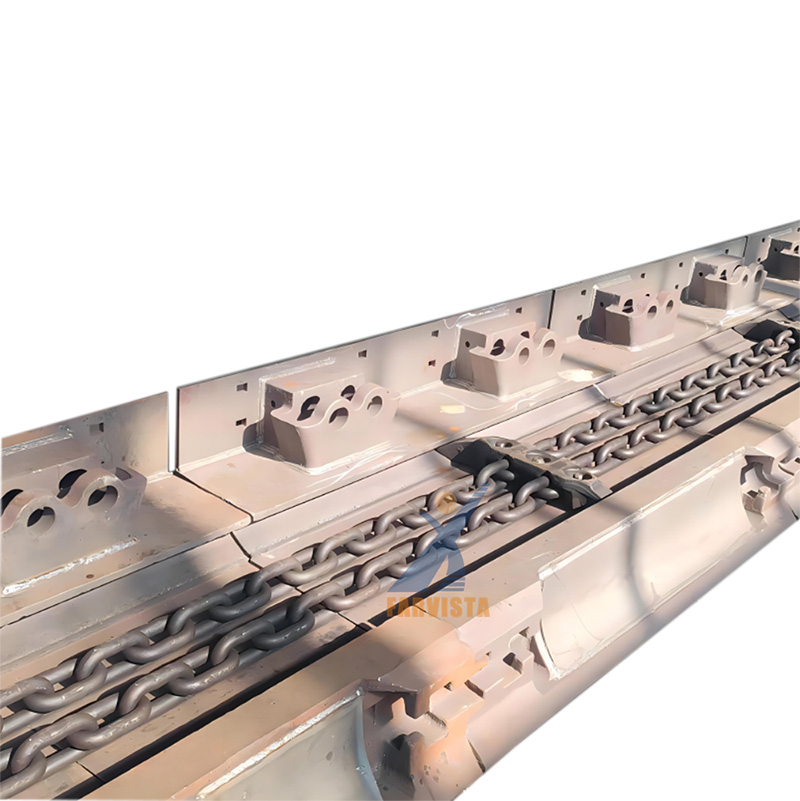

• Koryto centralne: Modułowy zespół połączonych ze sobą stalowych kanałów tworzących ścieżkę transportu materiałów, zaprojektowany w celu podtrzymywania zarówno łańcucha przeciągającego, jak i transportowanego ładunku.

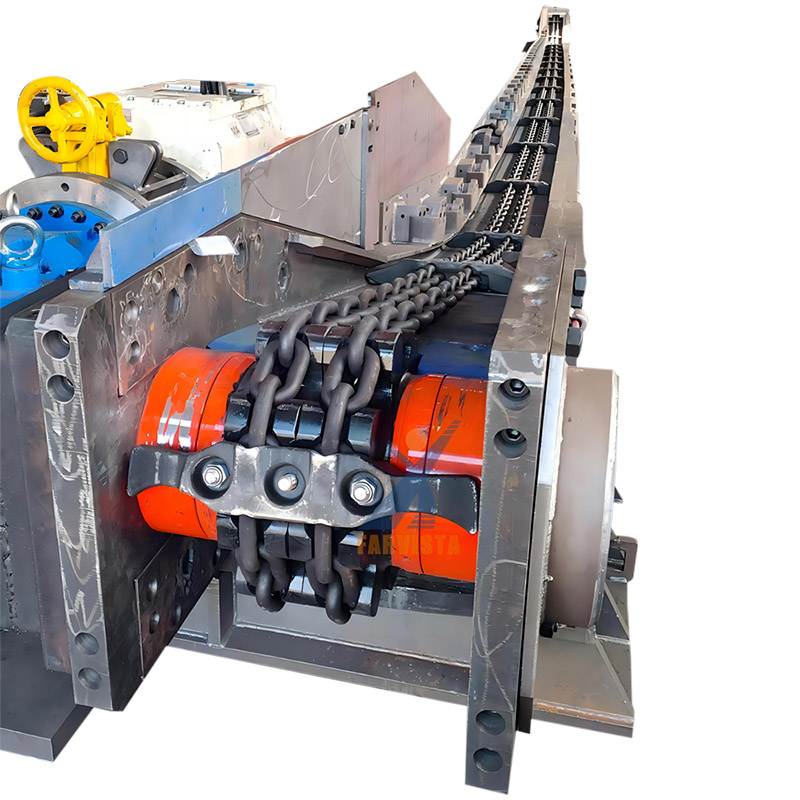

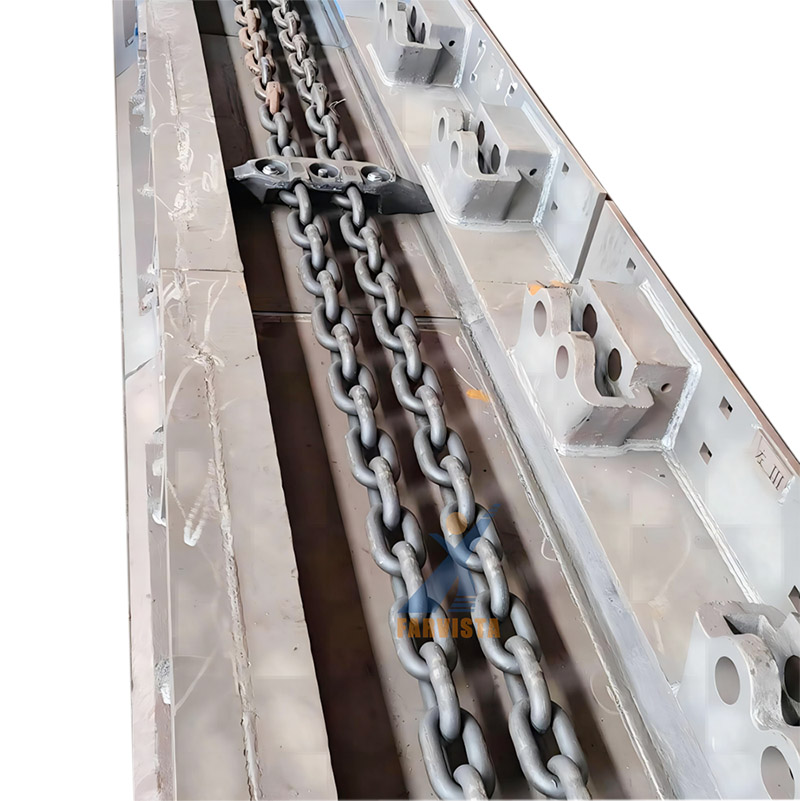

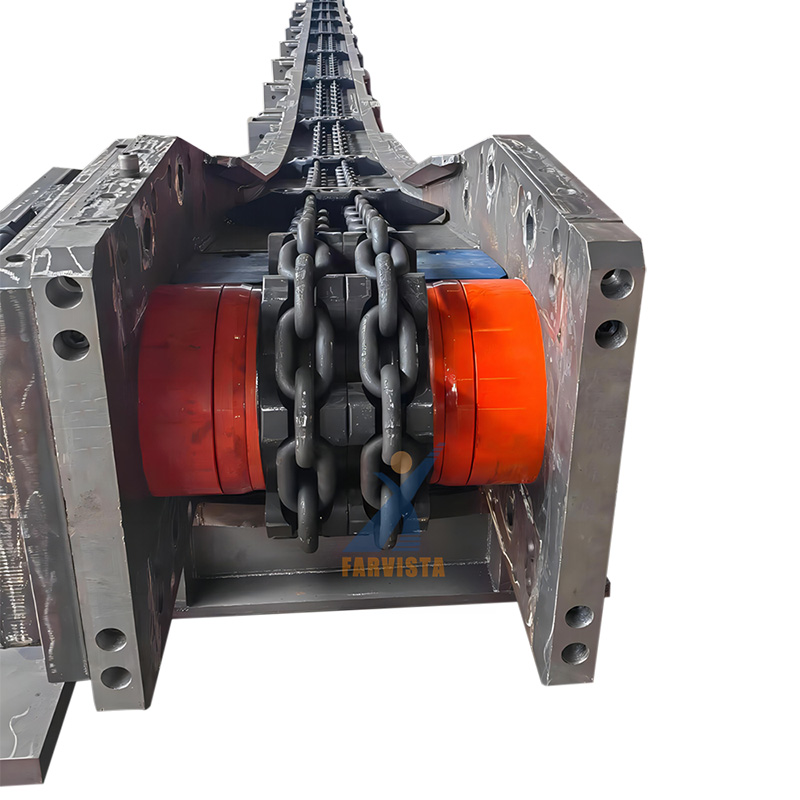

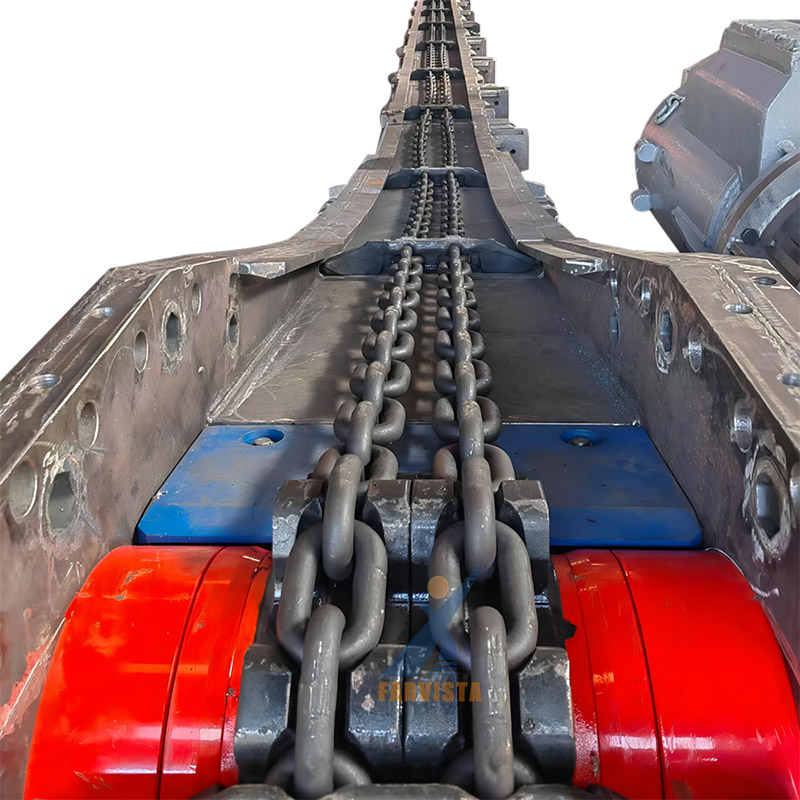

• Zespół zbierający z podwójnym łańcuchem: składa się z dwóch równoległych łańcuchów z przymocowanymi ostrzami zgarniającymi, zsynchronizowanych w celu zgarniania i przesuwania materiałów wzdłuż koryta.

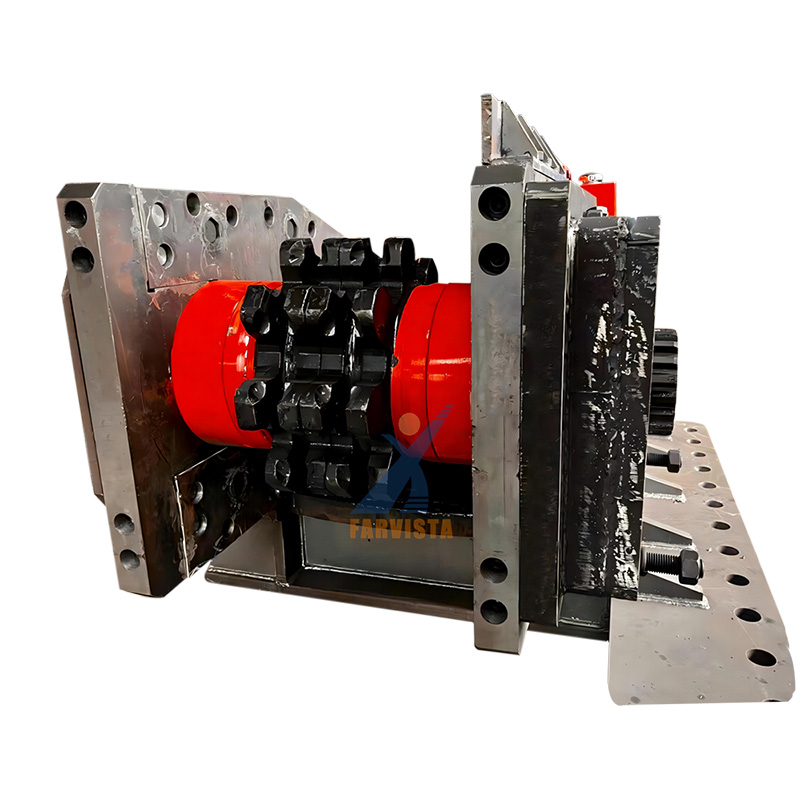

• Jednostka ogonowa: Wyposażona w napędzaną zębatkę, mechanizm napinający i prowadnice wyrównujące, które utrzymują napięcie łańcucha i stabilność podczas pracy.

Elementy pomocnicze:
Opcjonalne moduły obejmują teleskopowe sekcje ogonowe, jednostki przeniesienia napędu, koryta odchylające/regulacyjne i systemy zarządzania kablami, które umożliwiają dostosowanie do różnych konfiguracji przestrzennych i wymagań operacyjnych.

3. Zasada działania

System działa poprzez sterowanie elektromechaniczne:

1. Jednostka napędowa włącza się, obracając zębatkę główną, co inicjuje ruch łańcucha.

2. Zespół podwójnego łańcucha wykonuje ciągłą trajektorię zamkniętej pętli w obrębie centralnego koryta.

3. Ostrza skrobaka wychwytują materiały ze strefy wlotowej i transportują je liniowo do punktu wylotowego.

4. Napięcie i ustawienie łańcucha utrzymywane są za pomocą zębatki napędowej i dynamicznego układu napinającego, co gwarantuje bezproblemową pracę cykliczną.

5.


4. Zalety techniczne

• Większa obciążalność: Podwójna redundancja łańcuchowa rozkłada naprężenia mechaniczne, umożliwiając stałą, dużą wydajność przy szczytowych obciążeniach.

• Solidna konstrukcja: Wysokiej jakości komponenty ze stopów i hartowane powierzchnie zapewniają odporność na ścieranie, uderzenia i odkształcenia skrętne.

• Precyzyjna kontrola ruchu: Zsynchronizowane systemy napędowo-naciągowe minimalizują drgania harmoniczne oraz emisję akustyczną, zapewniając płynną pracę.

• Efektywność konserwacji: Modułowa konstrukcja umożliwia szybką wymianę podzespołów, co redukuje przestoje i koszty cyklu życia.

•


5. Kluczowe parametry techniczne

Dane techniczne różnią się w zależności od modelu i producenta, ale zazwyczaj obejmują:

• Wydajność transportu: 200–2000 ton/godzinę (w zależności od modelu)

• Prędkość łańcucha: 0,3–1,5 m/s

• Moc zainstalowana: 55–400 kW

• Specyfikacja łańcucha: Łańcuchy o ogniwach okrągłych Ø22–Ø38 mm (zgodne z normą ISO 610)

• Wymiary koryta: szerokość 620–1200 mm (profile standardowe)

•


6. Zastosowania przemysłowe

System ten jest nieodłącznym elementem procesów wydobycia węgla pod ziemią i obejmuje:

• Wydobycie węgla ścianą czołową

• Rozwój nagłówka postęp

• Ciągły transport na pochyłych/zakrzywionych drogach

• Przenoszenie materiału sypkiego pomiędzy etapami przetwarzania

Jego wdrożenie optymalizuje przepustowość operacyjną, zmniejsza wymagania dotyczące ręcznej pracy i zwiększa zgodność z wymogami bezpieczeństwa w miejscu pracy.

7. Protokoły konserwacyjne

Aby zapewnić długotrwałą eksploatację i niezawodność:

• Systematyczny program podtrzymujący:

  Codziennie: sprawdź napięcie łańcucha, integralność elementów mocujących i poziom smarowania.

Co miesiąc: Ocena zużycia kół zębatych, ustawienia rowka i stanu ostrza.

Rocznie: przegląd podzespołów napędowych i wymiana zużytych łańcuchów/ostrzy.

• Środki proaktywne:

  Wprowadź monitorowanie stanu w czasie rzeczywistym (np. czujniki drgań).

W środowiskach o dużej wilgotności należy stosować środki antykorozyjne.
