Moduł zębaty do przenośników zgrzebłowych i ładowarek belkowych

Moduł zębaty do przenośników zgrzebłowych i etapu belkowego ładowarki

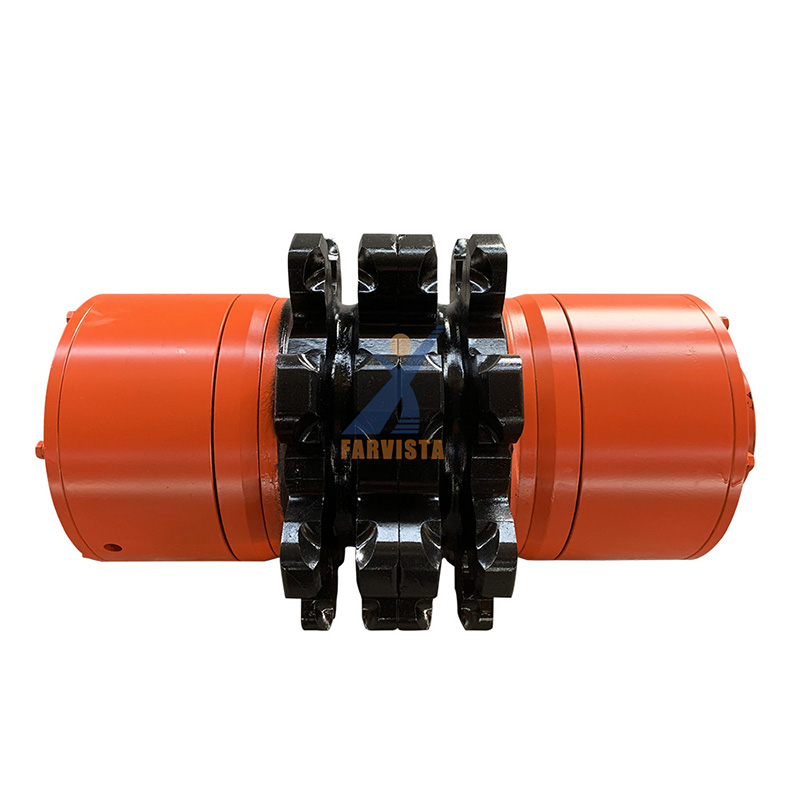

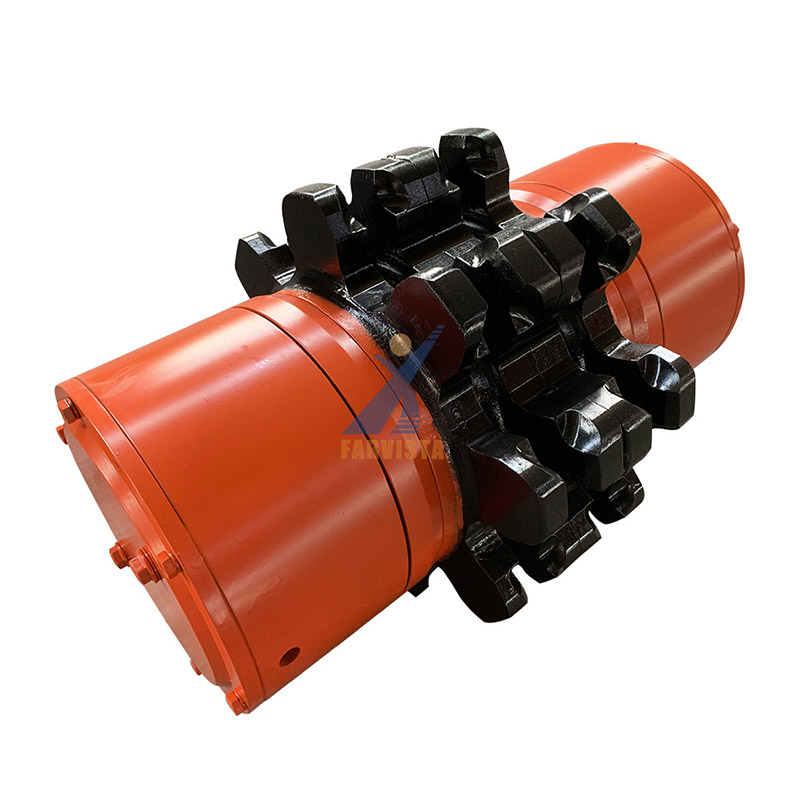

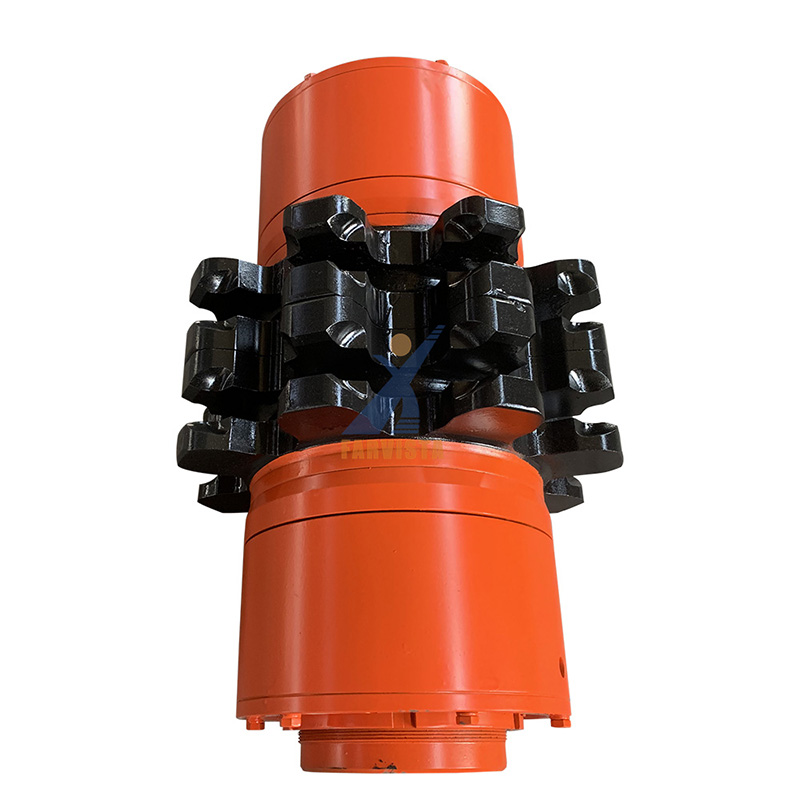

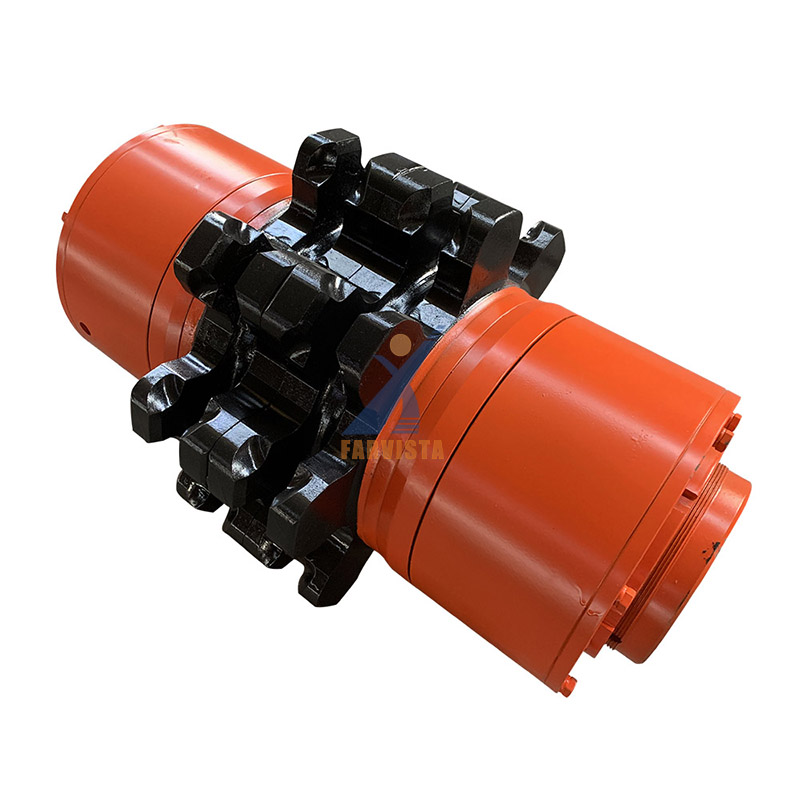

Moduł zębatki jest kluczowym elementem transmisyjnym w systemach transportu zgrzebłowego, szeroko stosowanym w podziemnych przenośnikach zgrzebłowych kopalni węgla i przenośnikach podestowych. Współpracuje z łańcuchem przenośnika, aby napędzać system zgrzebłowy, zapewniając ciągły i stabilny transport materiału.

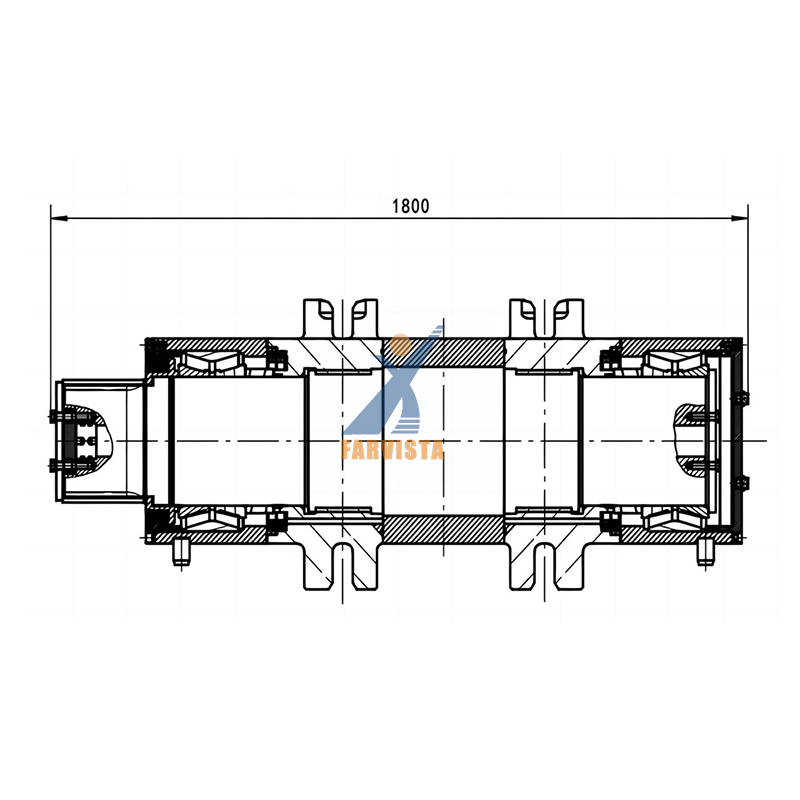

Moduł jest instalowany w przednim otworze ramy głowicy i mocowany w pozycji za pomocą kołków ustalających i bloków dociskowych. Jego struktura obejmuje zazwyczaj korpus koła zębatego, wał główny, obudowy łożysk, łożyska toczne, uszczelki, płyty osłonowe, uszczelki olejowe i korki olejowe. Niektóre modele są wyposażone w zintegrowany system smarowania zapewniający scentralizowane dostarczanie oleju i łatwą konserwację. Koło zębate jest połączone z wałem za pomocą prostokątnego rowka, co umożliwia wydajne przenoszenie momentu obrotowego.

Koło zębate jest kute z wysokowytrzymałej stali stopowej i poddawane hartowaniu powierzchniowemu w celu uzyskania doskonałej odporności na zużycie i udarności. Zostało zaprojektowane tak, aby niezawodnie działać w trudnych warunkach podziemnych o wysokiej wilgotności, zapyleniu i dużych obciążeniach. Sekcja łożyskowa przyjmuje dwurzędowe sferyczne łożyska walcowe, oferujące wysoką nośność i długą żywotność.

Oferujemy zarówno spawane, jak i kute konstrukcje zębatek, z konfigurowalnymi parametrami, takimi jak liczba zębów, profil zębów i długość wału, aby dopasować je do różnych specyfikacji łańcucha (np. 18×64, 22×86). Moduł jest kompatybilny z różnymi przenośnikami zgrzebłowymi i maszynami przeładunkowymi oraz sprawnie integruje się ze skrzyniami biegów i sprzęgłami.

Moduł zębatki jest zaprojektowany tak, aby był łatwy w demontażu i konserwacji. Opcjonalny centralny zbiornik oleju można zainstalować na płycie bocznej ramy głowicy w celu ciągłego smarowania przekładni, co zwiększa niezawodność i łatwość serwisowania. Nasze moduły zębatki są szeroko stosowane w kopalniach węgla, kopalniach metali i systemach przetwórczych, zyskując pozytywne opinie klientów na całym świecie.

W praktyce moduł zębatki pełni funkcję centralnej jednostki napędowej systemu przenośnika zgrzebłowego. Gdy reduktor wyprowadza moment obrotowy na wał zębatki, moc jest przekazywana przez prostokątne połączenie wielowypustowe do korpusu zębatki, który napędza łańcuch i system zgrzebłowy do przodu. Zsynchronizowane zazębienie między zębami zębatki a ogniwami łańcucha zapewnia niski poślizg i wydajną transmisję, nawet przy zmiennych obciążeniach. Precyzyjna obróbka każdego komponentu pomaga zminimalizować wibracje i hałas, poprawiając ogólną stabilność systemu i żywotność.

Regularna konserwacja modułu zębatki jest niezbędna do zapewnienia długoterminowej niezawodności. Kluczowe zadania konserwacyjne obejmują monitorowanie poziomu smarowania, sprawdzanie temperatury łożysk, sprawdzanie zużycia zębów i zazębienia łańcucha oraz dokręcanie śrub ustalających i płyt blokujących. W przypadku systemów wyposażonych w centralne zbiorniki oleju olej przekładniowy należy okresowo wymieniać w zależności od godzin pracy i warunków eksploatacji. Moduły zębatki z kutymi lub hartowanymi zębami mają zazwyczaj dłuższą żywotność, ale nadal należy zaplanować kontrolę zapobiegawczą w celu wykrycia awarii na wczesnym etapie, takiej jak wżery lub niewspółosiowość. Łatwa konstrukcja do demontażu umożliwia szybką wymianę zużytych podzespołów bez konieczności demontażu całej ramy głowicy, co znacznie skraca czas przestoju.
