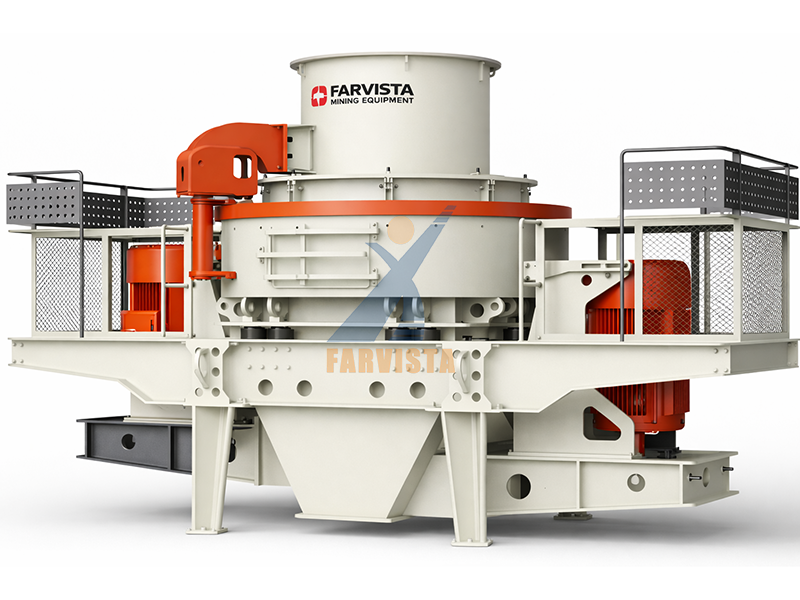

Kruszarka udarowa z wałem pionowym serii VB (kruszarka VSI do produkcji i kształtowania piasku)

The VB Series Vertical Shaft Impact Crusher (VSI Crusher)is a high-efficiency fine crushing and shaping machine specifically designed for artificial sand production and aggregate optimization. It plays a critical role in modern aggregate processing lines, where high-quality particle shape, consistent grading, and controlled fines content are essential for concrete, asphalt, and prefabricated construction materials.

Unlike conventional crushing equipment that relies mainly on compressive force, the VB Series VSI Crusher utilizes high-speed impact energygenerated by a vertically mounted rotor. Materials are accelerated to high velocity and discharged into the crushing chamber, where size reduction and shaping are achieved through material-to-material (“rock-on-rock”) or material-to-wear-part (“rock-on-iron”) impact. This crushing mechanism enables superior control over final particle morphology while maintaining high throughput and operational stability.

At the core of the VB Series VSI Crusher is a high-speed vertical rotor assembly, which functions as the energy conversion center of the machine. Raw material enters the crusher through the feed system and is guided into the rotor. Under centrifugal force, the material is rapidly accelerated along the rotor channels and thrown outward into the crushing chamber.

Depending on the selected operating mode, crushing occurs through:

Rock-on-Rock crushing, where material particles collide with each other inside a dense material bed, resulting in excellent particle shape and reduced wear cost.

Rock-on-Iron crushing, where material impacts wear-resistant liners or impact blocks, maximizing sand production and crushing efficiency.

The extremely short crushing duration and high energy density ensure effective size reduction while minimizing over-crushing. This makes the VB Series particularly suitable for fine crushing and shaping applications.

The VB Series VSI Crusher supports flexible feeding configurations to meet different production objectives:

Fully Central Feeding
All material enters through the rotor center and is accelerated uniformly before impact. This mode emphasizes high crushing efficiency and stable operation.

Central Feeding with Cascade Feeding
A portion of the material enters through the rotor center, while the remaining material cascades from the periphery into the crushing chamber. This configuration forms a thicker material bed, optimizing rock-on-rock crushing and significantly improving particle shape for aggregate shaping applications.

The feeding mode can be adjusted according to material characteristics and product requirements, allowing the crusher to adapt to a wide range of operating conditions.

Main Frame and Housing
Sztywna, spawana konstrukcja gwarantuje stabilne podparcie przy pracy z dużą prędkością i gwarantuje długoterminową trwałość w warunkach ciągłego, intensywnego użytkowania.

Zespół wirnika (wirnik)
„Serce” maszyny, składające się z wału głównego, płyty rozdzielającej i kanałów przepływowych. Zaprojektowany z myślą o precyzyjnym wyważeniu i wysokiej prędkości obrotowej, wirnik zapewnia efektywny transfer energii do materiału.

Komora krusząca (komora wirowa)
Komora ta otacza wirnik, umożliwiając utworzenie gęstej strefy zderzenia materiału, co pozwala na skuteczne kruszenie i kształtowanie pod wpływem uderzenia.

Części eksploatacyjne
W tym rury zasilające, głowice rzutowe, tuleje obwodowe i bloki udarowe, wszystkie wykonane z materiałów o wysokiej odporności na zużycie, aby zapewnić dłuższą żywotność i przewidywalne odstępy między przeglądami.

Układ napędowy
Zazwyczaj napędzane są silnikiem elektrycznym za pośrednictwem przekładni pasowej, co zapewnia stabilną moc wyjściową i niezawodną kontrolę prędkości.

Układ smarowania
Zapewnia ciągłe smarowanie i chłodzenie łożysk wału głównego, gwarantując płynną pracę i skrócenie przestojów.

Kruszarka udarowa z wałem pionowym serii VB przeznaczona jest przede wszystkim do:przetwarzanie kruszyw o wysokiej wartości, z aplikacjami obejmującymi:

Przemysł piasku i kruszywa
Produkcja wysokiej jakości sztucznego piasku do betonu, zapraw i elementów prefabrykowanych. Idealny do poprawy uziarnienia piasku i zmniejszenia zależności od naturalnych zasobów piasku.

Kształtowanie kruszywa
Stosowane za kruszarkami stożkowymi lub udarowymi w celu zmiany kształtu kruszyw o wielkości 10–15 mm, co znacznie poprawia kształt cząstek i zwiększa wartość komercyjną produktów końcowych.

Przemysł materiałów budowlanych
Drobne kruszenie materiałów takich jak kwarc, skaleń, klinkier cementowy i żużel.

Materiały ścierne i ogniotrwałe
Produkcja określonych wielkości cząstek do materiałów mielących i surowców przemysłowych.

Kruszarka VSI serii VB nadaje się do:materiały o średniej i dużej twardości, w tym, ale nie wyłącznie:

Kamyki rzeczne

Wapień

Granit

Bazalt

Dolomit

Materiał powinien mieć wystarczającą twardość i odporność na ścieranie, aby utworzyć skuteczne podłoże podczas kruszenia głazów. Materiały wyjątkowo miękkie są generalnie mniej odpowiednie do zastosowań związanych z kształtowaniem.

Doskonały kształt i uziarnienie cząstek
Powstałe cząstki piasku mają kształt sześcienny lub wielokątny i kontrolowaną zawartość drobnych cząstek, co poprawia urabialność i wytrzymałość betonu.

Wysoka wydajność i efektywność piasku
Specjalnie zoptymalizowane pod kątem kruszenia drobnego, zapewniające większą wydajność produkcji piasku w porównaniu do tradycyjnych kruszarek.

Możliwość podwójnej funkcji
Pojedyncza maszyna może wykonywać zarówno produkcję piasku, jak i kształtowanie kruszywa, zmieniając tryby kruszenia, co zapewnia elastyczność operacyjną.

Kompaktowa konstrukcja i łatwa konserwacja
Pionowy układ zmniejsza zajmowaną powierzchnię. Konserwacja polega głównie na wymianie standardowych części eksploatacyjnych, co upraszcza procedury serwisowe.

Ekologiczna eksploatacja
Zamknięta konstrukcja z otworami odpylającymi skutecznie redukuje emisję pyłu i spełnia współczesne wymogi ochrony środowiska.
